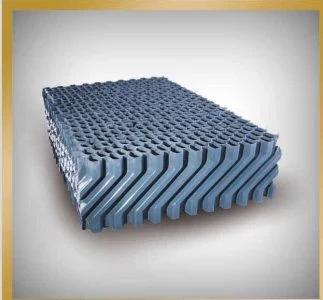

برج خنک کننده لانه زنبوری
نحوه کارکرد پکینگ لانه زنبوری
در مرحله اول جریان آب داغ خروجی نازل ها در بر روی پکینگ آبشاری پاشش می شود. قطرات آب در تماس با این بخش به صورت لایه نازک در می آید. این جریان باریک سیال در گذر از بین ورق های پکینگ در تماس با هوای خنک قرار خواهد گرفت. سیال هوا نیز در برخورد با آب گرم در سطوح خنک کننده انرژی گرمایی دریافت می نماید که این امر موجب کاهش دمای آب خواهد شد. انتقال حرارت در این سیستم تولید برج خنک کننده به دو روش تبادل حرارتی دمایی و محسوس صورت می پذیرد.
مزیت های پکینگ لانه زنبوری
• سطح ویژه واقعی بالا در مبادله انرژی گرمایشی (معادل 170 الی 270 متر مربع در هر متر مکعب)
• تحمل دمایی مطلوب (45 تا 70درجه سلسیوس در گریدهای مختلف)
• قابلیت رسوب زدایی توسط جت و اسیدشویی با اسیدهای ضعیف
• راندمان خنک کاری و سطح انتقال حرارت مطلوب در کولینگ تاور
• جلوگیری از رشد مواد بیولوژیکی (دارای قابلیت آنتی باکتریال)
• کاهش دمای آب به صورت کاملاً مطلوب (7 الی 10 درجه سانتیگراد)
• شتاب دهی ایده آل به تبخیر و افزایش تبادل انرژی گرمایی
• سهولت در نصب، تعمیر و یا جایگزینی در هر دوره سرویس یا آورهال
• حرکت روان آب و افت فشار پایین
• حمل و نقل و جابجایی آسان
• صرفه جویی اقتصادی
معایب پکینگ لانه زنبوری
• احتمال گرفتگی در مقابل آبهای سخت (آب های کثیف و آلوده)
• انعطاف پذیری پایین و نداشتن قابلیت ارتجاعی در برابر وزن سیال آب
• شکننده بودن پلیمر PVC در برابر تنشهای دمایی و خورد شدن ورقهای پکینگ به مرور زمان
• از بین رفتن خاصیت چسب سیکلو هگزانول به مرور زمان و جدا شدن صفحات پوشال
• مقاومت پایین در برابر مواد شیمیایی و آب های اسیدی
• طول عمر پایین به نسبت پکینگ های اسپلش
انواع پکینگ لانه زنبوری بر اساس نوع جریان هوا
این مدل سطوح پوشالی در برج های خنک کننده مخروطی و مکعبی مدارباز در تیپ کانترفلو بکار می رود. پکینگ های لانه زنبوری در این مدل در گام های 12،14،19،21،23 تحت کاربری های خاص مصرف می شوند. ابعاد بلوک پکینگ لانه زنبوری طول 120 در عرض 30 در ارتفاع 30 یا 60 سانتی متر است. در کاربری جریان مخالف گاهاً در جایگزینی نوع فیلمی از گزینه نیز استفاده می کنند.
این نوع پرکن در سیستم های جریان عمود و بیشتر در برجهای ابارا مورد کاربر قرار می گیرد. پکینگ شانه تخم مرغی را به صورت ورقه ای بدون چسب به صورت پیمی تولید می کنند. ابعاد بلوک پکینگ دکمه ای 50 در 100 در ارتفاع 50 سانتی متر می باشد. نام دیگر این مدل سطوح برج خنک کننده پکینگ شانه تخم مرغی یا دکمه ای می باشد. جایگزین تیپ شانه تخم مرغی در کاربری صنعتی برج ابارا می باشد.
مشخصات توضیحی انواع پکینگ لانه زنبوری
• عملکرد و راندمان بالا در برج های جریان مخالف
• تجمع و سخت شدن بیوفیلم ها را محدود می کند
• تخلیه بهینه جامدات به دلیل وجود کانال های عمودی و سطوح باز
• ظرفیت تحمل دمایی کاری بالا در متریال PP
• جذب کننده شوک و لرزه گیر(منحصر به فرد پلیمر PP)
• مقاومت بالا در برابر ساییدگی ناشی از حرکت سیال
• افت فشار کم ناشی از مسیر مستقیم در صفحات پکینگ
• طول عمر بالا به واسطه مقاومت شیمیایی، عدم رشد باکتری های مضر
• ضد اشعه یووی و مقاوم در برابر اشعه تابشی خورشید به داخل کولینگ تاور (در متریال PP)
• دوستدار محیط زیست و تحمل دمایی بالا بدون دفورمه شدن (ویژهPP)
• کاربری به ویژه در سیستم های تصفیه پساب با حداکثر دمای 40 درجه سانتی گراد
• انطباق ابعاد بر اساس موقعیت قرارگیری در پروژه های متنوع
• مقاوم در برابر مواد شیمیایی محلول و نامحلول پایدار
• قابلیت تولید در گام های مختلف به منظور کاربری در شرایط متغیر طراحی
• انتقال حرارت مطلوب ، انعطاف خوب در برابر موارد مختلف
انواع پکینگ لانه زنبوری بر اساس نوع ماده
1-پکینگ PVC:
گرانول پی وی سی یا اصطلاحاً پلی ونیل کلراید نوعی پلیمر مرغوب با قیمت مناسب در ساخت پکینگ به شمار می آید. پکینگ PVC در تیپ لانه زنبوری پر تیراژ ترین محصول تولیدی توسط سازندگان قطعات جانبی کولینگ تاور است. این گرید پکینگ با توجه به درصد خلوص متریال بکار رفته در آن در سه رنگ سفید، مشکی و طوسی ساخته می شوند. به هر میزان رنگ پکینگ شفاف تر و روشن تر باشد کیفیت گرانول نیز مرغوب تر بوده و درصد خلوص متریال نیز بالاتر خواهد بود.
2-پکینگ PP:
پلیمر پلی پروپیلن PP یکی از بهترین انواع متریال پلاستیکی در صنعت می باشد که امروزه در انواع پکینگ اسپلش و فیلمی کاربرد فراوان پیدا نموده است. پلی پروپیلن قابلیت شستشو و رسوب زدایی توسط اسید دارد که این موضوع موجب سهولت در سرویس پکینگ گردیده است.
طول عمر بالا و مقاومت بالا در برابر آب های کثیف و آلوده سبب شده تا این مدل در بسیاری از صنایع بزرگ کاربرد فراوان پیدا کند. بسیاری از نیروگاه ها، پتروشیمی ها و صنایع سنگین که آب های آنها به شدت آلوده می باشد از این مدل در سیستم خنک کاری خود بهره می جویند. نیز جایگزین مناسبی برای نوع فیلمی در برابر آبهای خیلی کثیف می باشد.
نحوه ساخت و تولید پکینگ لانه زنبوری
پکینگ لانه زنبوری آبشاری با متریال هایی نظیر PP ،PVC ،PE و در برخی موارد محدود با گرانول PC و PS به تولید می رسد. گرانول پلی پروپیلن را می توان به دلیل داشتن مقاومت دمایی و شیمیای بالا، خاصیت آنتی کلاگ(ضد رسوب)، خاصیت آنتی باکتریال بهترین در تولید این محصول دانست. انعطاف بالای ورقها و صفحات پکینگ در مقابل تنش های دمایی همچنین موجب تولید آسان آن گردیده است.
نکته مهم: لازم به ذکر است که پکینگ برج خنک کننده به دلیل نداشتن صرفه اقتصادی جهت خرید معمولاً پکینگ فیلمی با جنس PVC به تولید می رسد. گروه کارخانجات دماگستر در راستای تولید پکینگ های لانه زنبوری با گرید پلی پروپیلن(PP) از گرانول های درجه یک R60 و R220 با درصد خلوص بالا استفاده می کند.
ابعاد و قالب پکینگ فیلمی
• قالب پکینگ فیلمی معمولا به صورت شیار دار و یا چین دار یا چین های مخالف و برآمده
• دارای سطح ویژه متغیر (بر اساس گام پکینگ) از 170 تا 270
• ابعاد هر بلوک پکینگ فیلمی 30*30*120
• ابعاد ویژه با کابری محدود 30*60*120 یا 240
• پکینگ های فیلمی دارای انواع پکینگ شانه تخم مرغی، پکینگ فیلمی رولی و گام 19
طراحی و کاربرد پکینگ لانه زنبوری
طراحی پکینگ های فیلمی در قالب های متنوعی به صورت چین دار چین مخالف و برآمده، سبب شده تا آب، پس از برخورد با پکینگ فیلمی در آن تنش یا آشفتگی به وجود آمده که این امر سبب افزایش کارایی آن در جهت خنک کاری خواهد شد. چین های زاویه دار، خط سیر باز و حفرات متعدد به منظور سهولت در پخش شدن جریان هوا و روان شدن حرکت آب در طراحی پکینگ فیلمی در نظر گرفته می شود.
پکینگ های فیلمی درمدار باز جریان عمومی، جریان متقاطع، جریان مخالف مورد استفاده قرار می گیرد. البته توجه کنید که در برج های جریان متقاطع بهتر است به ویژه از پکینگ های اسپلش بهره گرفت. به جهت اطمینان از انتخاب صحیح پکینگ فیلمی متناسب با کاربرد آن، می توانید با تیم مجرب گروه کارخانجات دماگستر تماس حاصل کنید. توجه کنید در صنایعی که آب در دسترس آنها دارای سختی بالا (TDS) و یا ذرات معلق و آلایندگی های بالاست(TSS)، توصیه می گردد از پکینگ های اسپلش به جای فیلمی استفاده شود.
بدین جهت که آب به دلیل در تماس بودن پیوسته با سطوح خنک کاری احتمال تشکیل رسوب روی آن وجود دارد. چنانچه در طراحی کولینگ تاور به این مدل نیاز دارید، ما استفاده از سیستم سختی گیر یا فیلتر شنی برای حذف ذرات معلق را به شما پیشنهاد می کنیم. سختی گیر رزینی با حذف املاح سخت مانند یون های منیزیم و کلسیم موجود در آب باعث کاهش املاح سخت آب می گردد. تبدیل آب سخت به نرم با کیفیت مناسب( کمتر از 120ppm) نتایج بکارگیری این موضوع خواهد بود.
پکینگ فیلمی یا اسپلش کدام یک بهتر است؟
در انتخاب پکینگ مناسب باید به کیفیت آب ورودی به دستگاه و دمای آن توجه کرد و بر مبنای این موارد پگینگ گزینش شده و متریال سازنده ی آن مشخص می گردد. اما به طور کلی هر دو نوع پکینگ به جهت خنک کاری آب در مورد استفاده قرار گرفته و هر دو دارای مزیا و معایبی است. این موارد در واقع سبب شده تا هر مدل از این سطوح خنک کن پوشالی در موارد خاص کاربری داشته باشند.
قیمت پکینگ لانه زنبوری
قیمت پکینگ فیلمی تا حدبسیار زیادی به متریال ساخت سطح پرکن بستگی دارد. ابعاد و تعداد سفارش بلوک و حجم پکینگ نیز در قیمت آن تاثیرگذار خواهد بود. ضخامت ورقهای تولیدشده توسط دستگاه تزریق پلاستیک و نوع پلیمر سازنده پکینگ فیلمی نیز بر استعلام قیمت نهایی موثر است. به منظور دریافت استعلام قیمت و راهنمایی جهت خرید این محصول می توانید با گروه کارخانجات دماگستر تماس حاصل فرمایید.
