چگونه شماتیک را به PCB تبدیل کنیم؟ آموزش عملی در آلتیوم دیزاینر
شاید شما هم تا به حال در مورد طراحی بردهای مدار چاپی (PCB) شنیده اید یا شاید هم اولین بار است که به این موضوع برخورد می کنید. در هر صورت تبدیل یک شماتیک (Schematic) به یک برد مدار چاپی واقعی یکی از مراحل جذاب و پرچالش در طراحی الکترونیک است. در این آموزش التیوم دیزاینر می خواهیم به شما نشان دهیم که چگونه می توانید از نرم افزار آلتیوم دیزاینر (Altium Designer) برای این کار استفاده کنید. با ما همراه باشید تا شما هم از این فرآیند پیچیده به سادگی عبور کنید.

اهمیت طراحی دقیق PCB
قبل از هر چیز باید بگوییم که طراحی برد مدار چاپی یکی از مراحل حساس و کلیدی در هر پروژه الکترونیکی است. این مرحله تعیین می کند که دستگاه شما چگونه کار خواهد کرد و آیا ارتباطات بین قطعات به درستی برقرار می شود یا نه. حتی یک اشتباه کوچک در این مرحله می تواند باعث خرابی دستگاه یا عملکرد نامناسب آن شود. به همین دلیل یادگیری نحوه تبدیل شماتیک به PCB از اهمیت ویژه ای برخوردار است.
آلتیوم دیزاینر؛ ابزار اصلی شما در این مسیر
آلتیوم دیزاینر یکی از محبوب ترین و قدرتمندترین نرم افزارها برای طراحی PCB است. این نرم افزار به شما این امکان را می دهد که از شماتیک گرفته تا طراحی نهایی PCB را در محیطی یکپارچه انجام دهید. اگر شما قبلاً از آلتیوم دیزاینر استفاده نکرده اید شاید کمی پیچیده به نظر برسد اما نگران نباشید؛ این مقاله تمام مراحل را برای شما توضیح خواهد داد.
مراحل تبدیل شماتیک به PCB در آلتیوم دیزاینر
در اینجا مراحل اصلی تبدیل شماتیک به PCB را به صورت گام به گام توضیح خواهیم داد. توجه داشته باشید که این مراحل ممکن است بسته به پیچیدگی پروژه شما کمی تغییر کنند اما اصول کلی یکسان خواهد بود.
۱. ایجاد پروژه جدید
اولین قدم این است که یک پروژه جدید در آلتیوم دیزاینر ایجاد کنید. برای این کار :
- نرم افزار آلتیوم دیزاینر را باز کنید.
- از منوی “File” گزینه “New Project” را انتخاب کنید.
- نوع پروژه را انتخاب کرده و یک نام مناسب برای آن وارد کنید.
- یک فولدر برای ذخیره فایل ها مشخص کنید.
۲. طراحی شماتیک (Schematic Design)

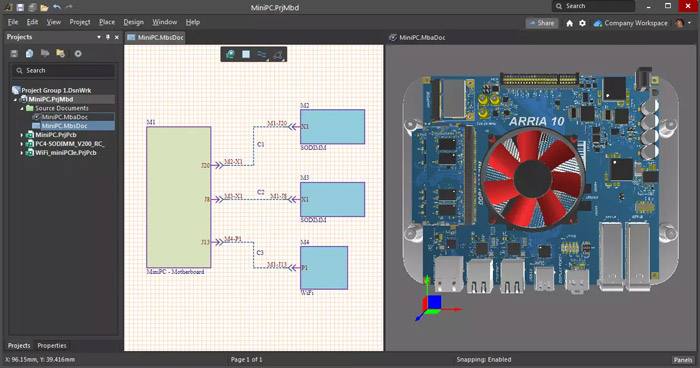

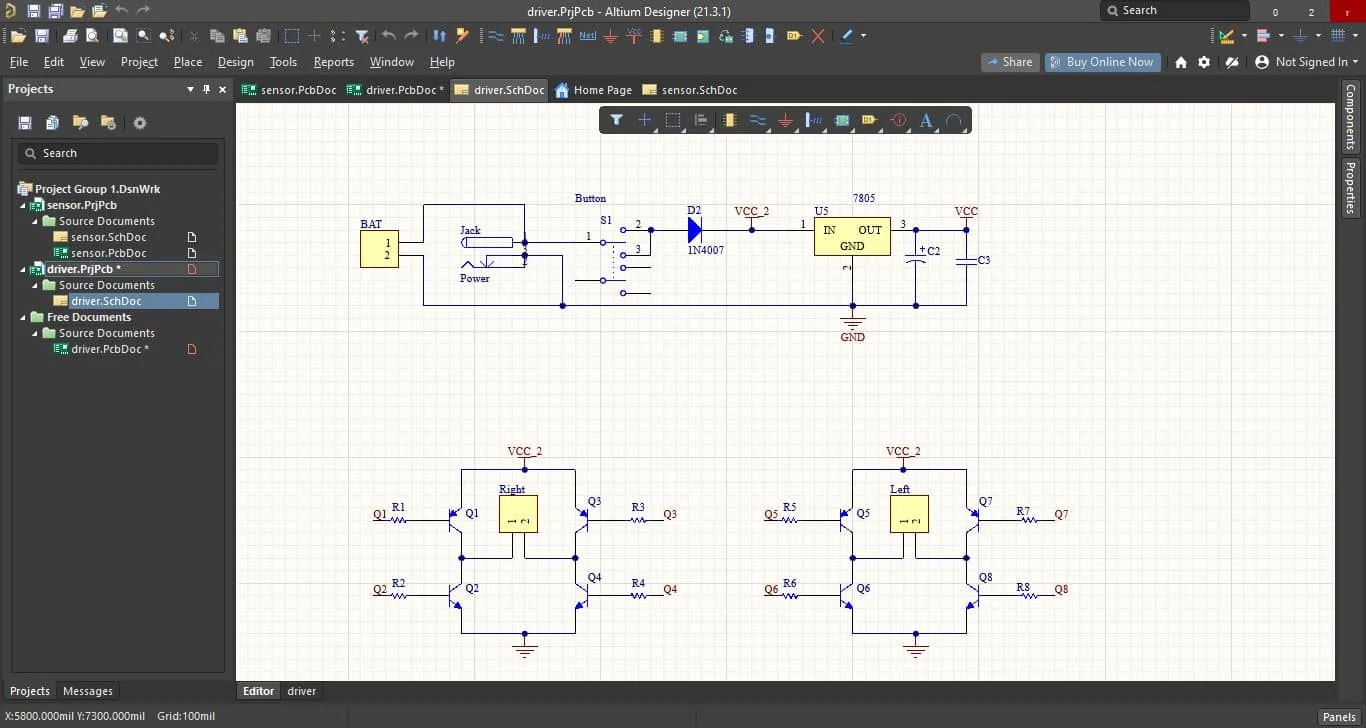

حالا که پروژه ایجاد شد به سراغ طراحی شماتیک می رویم. در این مرحله شما باید قطعات مورد نظر خود را از کتابخانه های مختلف آلتیوم انتخاب کرده و آن ها را به صورت منطقی به یکدیگر متصل کنید.
- از منوی “Tools” گزینه “Component Library” را باز کنید و قطعات مورد نظر خود را جستجو کنید.
- پس از پیدا کردن قطعه آن را به صفحه شماتیک اضافه کنید.
- اتصالات بین قطعات را با استفاده از سیم ها یا “Wires” انجام دهید.
- در پایان از ابزار “Electrical Rules Check” برای بررسی صحت اتصالات استفاده کنید.
۳. انتقال شماتیک به PCB
پس از اتمام طراحی شماتیک مرحله بعدی انتقال این شماتیک به بورد PCB است. برای این کار :

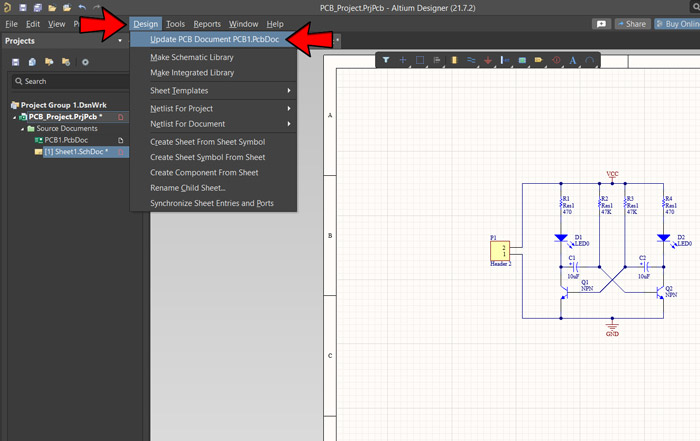

- از منوی “Design” گزینه “Create PCB” را انتخاب کنید.
- در پنجره باز شده “New PCB” را انتخاب کرده و یک نام مناسب برای بورد PCB خود وارد کنید.
۴. قرار دادن قطعات بر روی PCB
این مرحله یکی از مهم ترین بخش هاست. در اینجا شما باید قطعات شماتیک خود را به صورت فیزیکی بر روی بورد قرار دهید. برای انجام این کار :
- از منوی “Tools” گزینه “Component Placement” را انتخاب کنید.
- قطعات شماتیک خود را به برد منتقل کرده و آن ها را در مکان های مناسب قرار دهید.
- به یاد داشته باشید که قطعات را به گونه ای بچینید که تمامی اتصالات با حداقل پیچیدگی ممکن برقرار شوند.
۵. ایجاد مسیرهای اتصالات (Routing)
یکی از چالش های اصلی در طراحی PCB ایجاد مسیرهای اتصال (Trace) بین قطعات است. در این مرحله باید مطمئن شوید که اتصالات به درستی طراحی شده و به هم تداخل نخواهند داشت.
- برای انجام Routing از ابزار “Interactive Routing” استفاده کنید.
- مسیرهای اتصال را با دقت و بدون تداخل ایجاد کنید.
- از ابزار “Design Rule Check” برای بررسی خطاها و مشکلات احتمالی استفاده کنید.
۶. بررسی و اصلاح طراحی PCB
قبل از اینکه طراحی نهایی خود را آماده کنید باید طراحی خود را بررسی کرده و از درستی آن مطمئن شوید.
- از ابزار “Electrical Rule Check” و “Design Rule Check” برای بررسی خطاهای احتمالی استفاده کنید.
- اگر مشکلی وجود داشت آن را اصلاح کرده و دوباره بررسی کنید.
۷. ایجاد فایل های نهایی برای ساخت PCB
پس از اتمام طراحی شما باید فایل هایی ایجاد کنید که برای تولید واقعی PCB استفاده خواهند شد. این فایل ها شامل نقشه های طراحی و اطلاعات لازم برای ساخت بورد هستند.
- از منوی “File” گزینه “Export” را انتخاب کنید.
- فرمت های مختلف مانند Gerber و ODB++ را انتخاب کرده و فایل ها را ذخیره کنید.
نکات و توصیه های کاربردی برای موفقیت در طراحی PCB
در این بخش چند توصیه عملی و کاربردی برای شما داریم تا فرآیند طراحی PCB را به بهترین شکل انجام دهید :
- آموزش مستمر : هیچ وقت از یادگیری دست نکشید! هرچه بیشتر با آلتیوم دیزاینر آشنا شوید طراحی های پیچیده تر را به راحتی انجام خواهید داد.
- تمرین کنید : تمرین عملی در این زمینه بسیار اهمیت دارد. هر بار که یک طراحی جدید انجام می دهید نکات جدیدی یاد خواهید گرفت.
- از قالب ها و پروژه های آماده استفاده کنید : اگر به دنبال سرعت بیشتر هستید از قالب ها و پروژه های آماده استفاده کنید. این کار می تواند فرآیند طراحی شما را سریع تر و آسان تر کند.
- دقت در انتخاب قطعات : حتماً مطمئن شوید که قطعاتی که انتخاب می کنید با مشخصات پروژه شما همخوانی دارند.
جدول راهنمای انتخاب قطعات برای طراحی PCB
نوع قطعه |
توضیحات |
نکات مهم |
مقاومت ها |
محدود کننده جریان در مدار |
بررسی میزان توان و مقاومت |
خازن ها |
ذخیره و رهاسازی انرژی |
دقت به ظرفیت و ولتاژ کاری |
ترانزیستورها |
تقویت کننده سیگنال ها |
توجه به نوع و فرکانس کاری |
دیودها |
عبور جریان در یک جهت فقط |
ولتاژ معکوس و جریان کاری |
نتیجه گیری
تبدیل شماتیک به PCB می تواند در ابتدا کمی پیچیده به نظر برسد اما با تمرین و استفاده از ابزارهای مناسب مانند آلتیوم دیزاینر می توانید این فرآیند را به راحتی و دقت انجام دهید. مهم ترین نکته این است که طراحی PCB نیاز به دقت و توجه زیادی دارد بنابراین همیشه از ابزارهای بررسی خطا و اصلاحات استفاده کنید.
